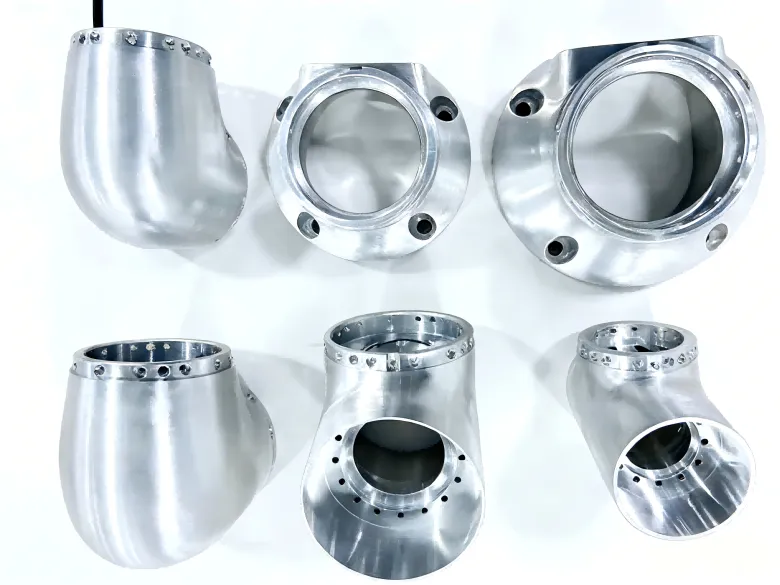

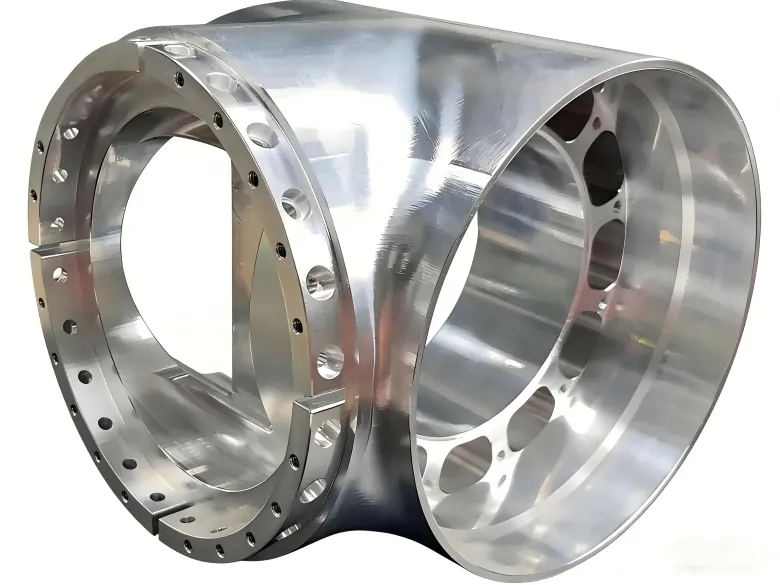

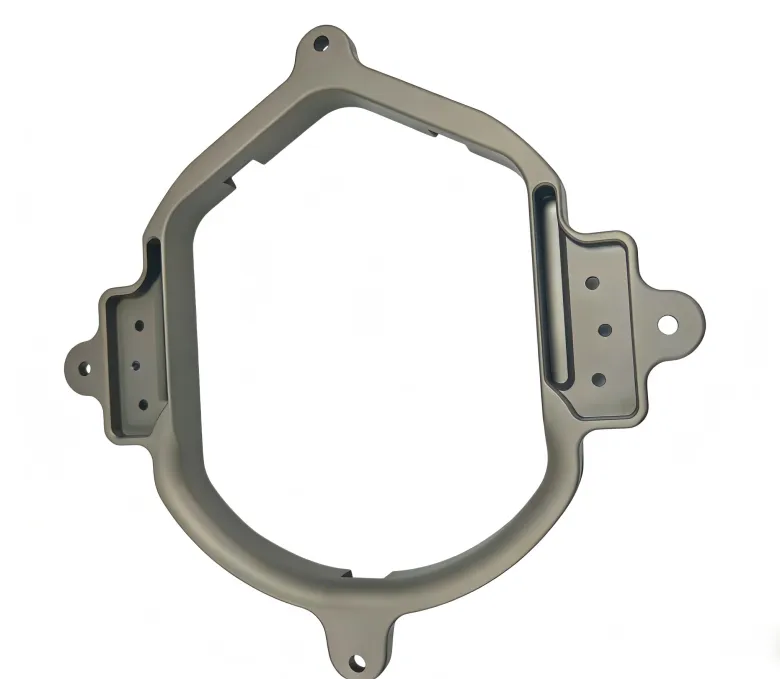

केस स्टडी: 5-एक्सिस एल्यूमिनियम रोबोटिक्स हाउसिंग (±0.01 मिमी)

ग्राहक को ऐसे आवास की आवश्यकता थी जो बीयरिंग, सेंसर और एक संयुक्त इंटरफ़ेस से मेल खाता हो। डिज़ाइन में पतली दीवारें, गहरी जेबें और बहु-कोण बढ़ते चेहरे शामिल थे। मुख्य जोखिम मशीनिंग के दौरान विरूपण, कई सेटअपों से सहनशीलता स्टैकिंग और दृश्यमान चेहरों पर सतह की गुणवत्ता थे। प्रमुख विनिर्माण जोखिम  खुरदरेपन के बाद पतली दीवार का विरूपण  यदि महत्वपूर्ण चेहरों को अलग-अलग सेटअप में मशीनीकृत किया जाता है तो सहनशीलता स्टैक ‑ अप

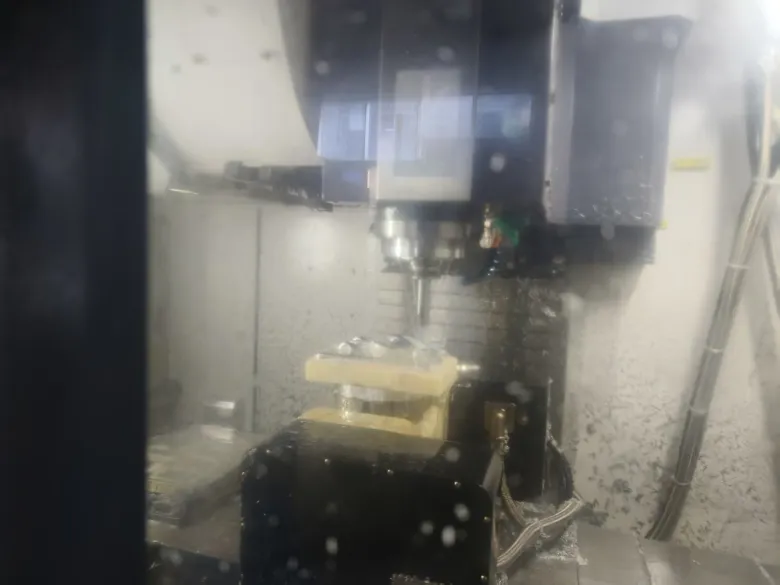

1) धातु काटने से पहले डीएफएम की समीक्षा हमने पुष्टि की और ग्राहक के साथ गठबंधन किया:  असेंबली के लिए महत्वपूर्ण विशेषताएं (डेटा, छेद स्थिति, असर वाली सीटें)  जहां जोखिम और लागत को कम करने के लिए सहिष्णुता में छूट स्वीकार्य थी  फिनिशिंग स्थिरता में सुधार के लिए एज ब्रेक और रेडी सिफारिशें  निरीक्षण आवश्यकता: प्रमुख इंटरफेस पर सीएमएम सत्यापन 2) प्रमुख इंटरफेस के लिए एक-सेटअप 5-अक्ष रणनीति सहिष्णुता स्टैकिंग को कम करने के लिए, सबसे महत्वपूर्ण इंटरफेस थे 5-अक्ष स्थिति का उपयोग करके एक सेटअप में मशीनीकृत किया गया। इसने डेटाम अखंडता बनाए रखी और फीचर-टू-फीचर सटीकता में सुधार किया। 3) विरूपण को नियंत्रित करने के लिए फिक्सचर डिजाइन  क्लैम्पिंग लोड को वितरित करने के लिए कस्टम नरम जबड़े  कंपन को कम करने के लिए पतली दीवार वाले क्षेत्रों के पास अतिरिक्त समर्थन  डेटाम-फर्स्ट दृष्टिकोण: डेटाम को जल्दी स्थापित करना और उनकी रक्षा करना 4) टूलपाथ और फिनिशिंग नियंत्रण  गर्मी को कम करने के लिए नियंत्रित जुड़ाव के साथ अनुकूली रफिंग  लगातार स्टॉक हटाने के लिए रेस्ट मशीनिंग  महत्वपूर्ण चेहरों और बोरों के लिए समर्पित फिनिशिंग पास दृश्यमान चेहरों पर साफ सतह के लिए अनुकूलित स्टेप-ओवर 5) निरीक्षण और सत्यापन (सीएमएम) मशीनिंग के बाद, हमने सीएमएम का उपयोग करके महत्वपूर्ण आयामों और जीडी एंड टी सुविधाओं को सत्यापित किया। ग्राहक को फिट और स्थितिगत संबंधों पर केंद्रित एक निरीक्षण रिपोर्ट प्राप्त हुई।

महत्वपूर्ण इंटरफेस पर ±0.01 मिमी हासिल किया (सीएमएम द्वारा सत्यापित) एक-सेटअप 5-अक्ष दृष्टिकोण का उपयोग करके सेटअप-संबंधित जोखिम कम किया गया एनोडाइजिंग के लिए उपयुक्त फिनिश के साथ समय पर प्रोटोटाइप वितरित किया गया असेंबली सत्यापन: ग्राहक फिट-चेक के दौरान कोई पुन: कार्य की आवश्यकता नहीं है

 महत्वपूर्ण फिट को स्पष्ट रूप से निर्दिष्ट करें; गैर-महत्वपूर्ण विशेषताओं को अत्यधिक सहन करने से बचें। जहां संभव हो दीवार की मोटाई एक समान रखें; यथार्थवादी कोने की त्रिज्या जोड़ें। यदि एनोडाइजिंग की आवश्यकता है, तो पुष्टि करें कि आयाम एनोडाइज होने से पहले हैं या बाद में। सेटअप को कम करने और स्थितिगत सटीकता में सुधार करने के लिए 5-अक्ष मशीनिंग पर जल्दी विचार करें।
