रोबोटिक्स के लिए सीएनसी मशीनिंग - व्यक्तिगत भागों से लेकर सिस्टम-स्तरीय परिशुद्धता तक

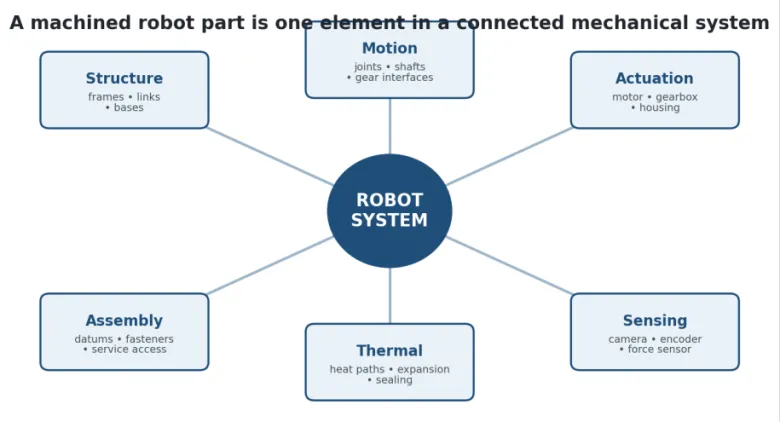

एक आवास आयामी निरीक्षण पास कर सकता है और फिर भी संयोजन में कठिनाई पैदा कर सकता है यदि इसके असर वाले बोर बढ़ते डेटाम से संरेखित नहीं हैं। एक हल्का लिंक अपने ड्राइंग आयामों को पूरा कर सकता है लेकिन त्वरण के तहत अत्यधिक लचीला हो सकता है। एक सेंसर ब्रैकेट दृष्टिगत रूप से सटीक हो सकता है, फिर भी अंशांकन को प्रभावित करने के लिए सेंसर अक्ष को पर्याप्त रूप से स्थानांतरित कर सकता है। इसलिए मुख्य प्रश्न केवल यह नहीं है कि "क्या इस सुविधा को मशीनीकृत किया जा सकता है?" यह है "यह सुविधा असेंबल किए गए रोबोट में क्या नियंत्रित करती है?" विशिष्ट सिस्टम संबंध:  संयुक्त-अक्ष संरेखण गति की चिकनाई, असर भार और गियरबॉक्स जीवन को प्रभावित करता है।  मोटर और गियरबॉक्स माउंटिंग फेस संकेंद्रितता और टॉर्क ट्रांसमिशन को प्रभावित करते हैं।  सेंसर की स्थिति और ब्रैकेट की कठोरता अंशांकन और दोहराव को प्रभावित करती है।  संरचनात्मक कठोरता पेलोड, त्वरण और प्रभाव के तहत विक्षेपण को प्रभावित करती है।  केबल मार्ग, सीलिंग भूमि और सेवा मंजूरी असेंबली के बाद विश्वसनीयता को प्रभावित करते हैं।

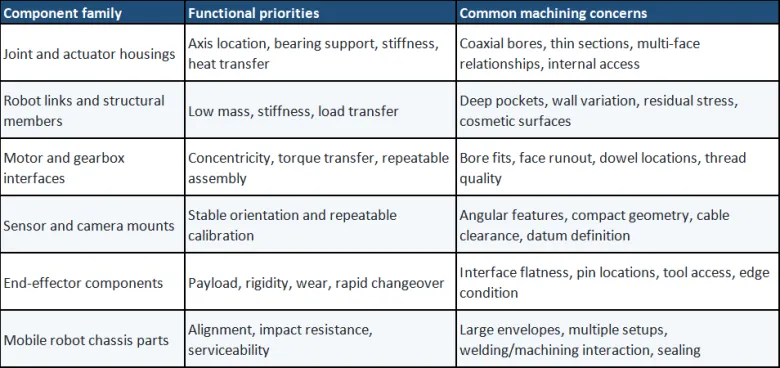

सटीक घटक मिश्रण इस बात पर निर्भर करता है कि उत्पाद एक औद्योगिक रोबोट, कोबोट, स्वायत्त मोबाइल रोबोट, निरीक्षण मंच, मेडिकल रोबोट या ह्यूमनॉइड प्रणाली है या नहीं। हालाँकि, कई आंशिक परिवार बार-बार सामने आते हैं।

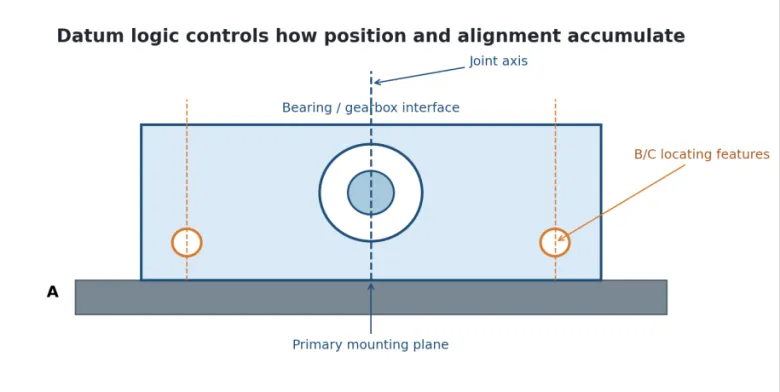

एक ड्राइंग में कई ±0.01 मिमी आयाम हो सकते हैं और फिर भी यह बताने में विफल रहते हैं कि भाग को रोबोट में कैसे स्थित होना चाहिए। एक स्पष्ट डेटाम संरचना अक्सर प्रत्येक सुविधा को कसने से अधिक मूल्यवान होती है। प्राथमिक, द्वितीयक और तृतीयक डेटा को यह दर्शाया जाना चाहिए कि संयोजन के दौरान घटक को कैसे नियंत्रित किया जाता है। असर वाले बोरों की स्थिति, छेदों का पता लगाना, गियर इंटरफेस और सेंसर माउंट को उन कार्यात्मक डेटाम के सापेक्ष नियंत्रित किया जा सकता है। ड्राइंग समीक्षा प्रश्न：  अंतिम असेंबली में कौन सी सतह भाग को स्थापित करती है?  कौन से छेद घटक का पता लगाते हैं, और कौन से छेद केवल निकासी प्रदान करते हैं?  दो बोर समाक्षीय होने चाहिए, या स्वतंत्र आकार नियंत्रण पर्याप्त है?  क्या सेंसर सुविधा के लिए संयुक्त अक्ष पर कोणीय अभिविन्यास की आवश्यकता होती है?  क्या मशीनिंग और निरीक्षण के दौरान चयनित डेटाम को एक्सेस और पुन: प्रस्तुत किया जा सकता है? जहां एक सेटअप कई महत्वपूर्ण सुविधाओं तक पहुंच सकता है, वहीं चार-अक्ष या पांच-अक्ष मशीनिंग डेटाम ट्रांसफर और सेटअप त्रुटि को कम कर सकती है। यह स्वचालित रूप से प्रत्येक भाग को अधिक सटीक नहीं बनाता है; लाभ वर्कहोल्डिंग, मशीन की स्थिति, टूल एक्सेस, जांच और नियंत्रित किए जा रहे रिश्ते पर निर्भर करता है।

रोबोटिक्स डिज़ाइनर अक्सर गतिशील द्रव्यमान को कम करने के लिए सामग्री को हटा देते हैं। कम द्रव्यमान एक्चुएटर की मांग को कम कर सकता है और गतिशील प्रतिक्रिया में सुधार कर सकता है, लेकिन गहरी जेबें, पसलियां और पतली दीवारें घटक को क्लैंपिंग बल, गर्मी में कटौती, कंपन और अवशिष्ट तनाव की रिहाई के प्रति अधिक संवेदनशील बना सकती हैं। मशीनिंग रणनीति  जहां संभव हो एक ही तरफ से अधिकांश सामग्री को हटाने के बजाय संतुलित रफिंग का उपयोग करें।  प्रक्रिया के अंत तक लचीली सुविधाओं के आसपास अस्थायी सहायता सामग्री छोड़ दें।  क्लैम्पिंग बल को नियंत्रित करें और काटने वाले क्षेत्र के पास के हिस्से को सहारा दें।  रफिंग और फिनिशिंग के बीच स्थिरीकरण की अनुमति दें जब ज्यामिति और सामग्री जोखिम इसे उचित ठहराते हैं।  कार्यात्मक डेटाम और संबंधित बोरों को एक क्रम में समाप्त करें जो उनके रिश्ते को संरक्षित करता है। दीवार की मोटाई को केवल कॉस्मेटिक या वज़न संबंधी निर्णय के रूप में नहीं लिया जाना चाहिए। बीयरिंग, थ्रेडेड इंसर्ट, फास्टनरों और शॉक-लोड पथों के आसपास स्थानीय कठोरता भाग की औसत दीवार मोटाई से अधिक महत्वपूर्ण हो सकती है।

एक असर वाली सीट को बोर व्यास से अधिक द्वारा परिभाषित किया जाता है। गोलाई, बेलनाकारता, सतह की फिनिश, कंधे की ज्यामिति, समाक्षीयता, और मेटिंग शाफ्ट या आवास की स्थिति सभी असेंबली और प्रदर्शन को प्रभावित कर सकती है। सही फिट लोड दिशा, रोटेशन, तापमान, सामग्री, असर डिजाइन और असेंबली विधि पर निर्भर करता है। एक मशीनिंग आपूर्तिकर्ता को केवल भाग के आकार से प्रेस फिट का अनुमान नहीं लगाना चाहिए। उत्पादन से पहले फिट कक्षाएं, महत्वपूर्ण सतह खत्म और माप की शर्तों पर सहमति होनी चाहिए। सामान्य जोखिम  एक बोर एक खंड पर सही ढंग से मापता है लेकिन पतला या गोल से बाहर होता है।  दो असर वाली सीटें आकार सहनशीलता के भीतर हैं लेकिन समाक्षीय नहीं हैं।  एनोडाइजिंग या अन्य कोटिंग प्रभावी फिट को बदल देती है।  एक पतली हाउसिंग क्लैम्पिंग के दौरान या बेयरिंग स्थापित होने के बाद विकृत हो जाती है।  एक कंधा या रिटेनिंग फीचर रोटेशन अक्ष के वर्गाकार नहीं है।

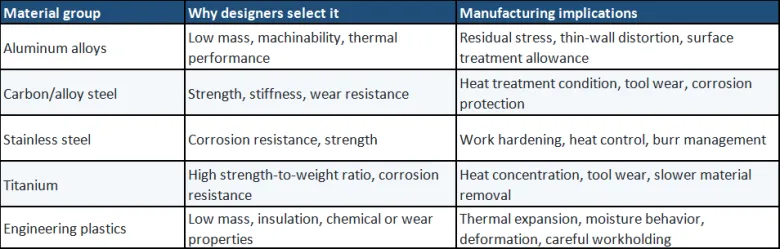

एल्यूमीनियम मिश्र धातु रोबोट संरचनाओं और आवासों के लिए आम हैं क्योंकि वे कम घनत्व, मशीनेबिलिटी और उपयोगी थर्मल चालकता को जोड़ते हैं। स्टील और स्टेनलेस स्टील को शाफ्ट, पहनने के स्थान, अत्यधिक लोड वाले इंटरफेस या संक्षारण प्रतिरोध के लिए चुना जा सकता है। जहां द्रव्यमान महत्वपूर्ण है वहां टाइटेनियम उच्च विशिष्ट शक्ति प्रदान कर सकता है, जबकि इंजीनियरिंग प्लास्टिक का उपयोग विद्युत अलगाव, कम घर्षण गाइड, कवर और पहनने वाले घटकों के लिए किया जा सकता है। सामग्री की स्थिति को सामग्री के नाम के समान स्पष्ट रूप से निर्दिष्ट किया जाना चाहिए। तापमान, गर्मी उपचार, ग्लास या कार्बन-फाइबर सुदृढीकरण, और आपूर्तिकर्ता लॉट मशीनिंग व्यवहार और आयामी स्थिरता को बदल सकते हैं।

एनोडाइजिंग, रूपांतरण कोटिंग, ब्लैक ऑक्साइड, पैसिवेशन, प्लेटिंग, पेंटिंग और बीड ब्लास्टिंग उपस्थिति, संक्षारण प्रदर्शन, विद्युत संपर्क, घर्षण या अंतिम आयाम बदल सकते हैं। ड्राइंग में नकाबपोश क्षेत्रों, कोटिंग-मुक्त संपर्क चेहरों, थ्रेडेड विशेषताओं, सीलिंग सतहों की पहचान होनी चाहिए और क्या आयाम परिष्करण से पहले या बाद में लागू होते हैं। उदाहरण के लिए, एक इलेक्ट्रिकल बॉन्डिंग सतह को एक नियंत्रित अनकोटेड क्षेत्र की आवश्यकता हो सकती है, जबकि एक असर वाले बोर को मास्किंग या पोस्ट-फिनिश ऑपरेशन की आवश्यकता हो सकती है। बीड ब्लास्टिंग एक अधिक समान कॉस्मेटिक उपस्थिति बना सकती है, लेकिन यह परिभाषित खुरदरापन या ज्यामितीय आवश्यकता को प्रतिस्थापित नहीं करती है।

एक प्रोटोटाइप इससे कहीं अधिक साबित करता है कि क्या एक भाग का उत्पादन किया जा सकता है। इससे यह पता चलना चाहिए कि जब डिज़ाइन को पायलट बैच में ले जाया जाएगा तो डेटाम रणनीति, वर्कहोल्डिंग, टूल एक्सेस, निरीक्षण विधि और सतह उपचार कैसे व्यवहार करेंगे। उपयोगी प्रोटोटाइप फीडबैक  ऐसी विशेषताएं जिनके लिए विशेष उपकरण या अस्थिर लंबी पहुंच वाली मशीनिंग की आवश्यकता होती है।  ऐसे आयाम जिन्हें बताई गई डेटाम योजना के साथ विश्वसनीय रूप से नहीं मापा जा सकता है।  पतले क्षेत्र जो सफाई या परिष्करण के बाद हट जाते हैं।  अस्पष्ट किनारा, कॉस्मेटिक, सीलिंग, या कोटिंग आवश्यकताएँ।  धागे, त्रिज्या, स्टॉक आकार, या निरीक्षण सुविधाओं को मानकीकृत करने के अवसर। लक्ष्य हर चुनौतीपूर्ण सुविधा को हटाना नहीं है। यह सुनिश्चित करना है कि कठिनाई वहीं खर्च की जाए जहां यह कार्यात्मक मूल्य उत्पन्न करती है।

निरीक्षण ड्राइंग और कार्यात्मक डेटाम योजना से शुरू होना चाहिए, न कि किसी ऐसे माप उपकरण से जिसका उपयोग करना सबसे आसान हो। कैलिपर्स और माइक्रोमीटर कई आकार की जांच के लिए प्रभावी हैं, जबकि स्थिति, प्रोफ़ाइल, रनआउट या समाक्षीयता जैसे संबंधों के लिए ऊंचाई गेज, बोर गेज, सतह खुरदरापन उपकरण, फिक्स्चर और सीएमएम निरीक्षण की आवश्यकता हो सकती है। मापन रणनीति भी मायने रखती है. किसी फिक्स्चर पर लगा हुआ लचीला भाग स्वतंत्र अवस्था में मापे गए उसी भाग से भिन्न परिणाम उत्पन्न कर सकता है। यदि असेंबली घटक को बाधित करती है, तो ड्राइंग या गुणवत्ता समझौते को इच्छित निरीक्षण स्थिति को स्पष्ट करना चाहिए।

एक पूर्ण आरएफक्यू आपूर्तिकर्ता को केवल दृश्यमान ज्यामिति का मूल्य निर्धारण करने के बजाय वास्तविक विनिर्माण जोखिम का मूल्यांकन करने की अनुमति देता है।  3डी मॉडल और नियंत्रित 2डी ड्राइंग संशोधन।  सामग्री ग्रेड, स्थिति, और कोई अनुमोदित विकल्प।  प्रोटोटाइप मात्रा, अपेक्षित पायलट मात्रा, और भविष्य की मात्रा सीमा।  कार्यात्मक डेटा, क्रिटिकल-टू-फ़ंक्शन सुविधाएँ, फिट और जीडी एंड टी।  सतह की फिनिश, कोटिंग, मास्किंग, कॉस्मेटिक और किनारे की आवश्यकताएं।  निरीक्षण रिपोर्ट, सामग्री प्रमाणपत्र, पता लगाने की क्षमता, और पैकेजिंग अपेक्षाएं।  मेटिंग-पार्ट या असेंबली जानकारी जहां स्टैक-अप महत्वपूर्ण है।

रोबोटिक्स मशीनिंग केवल जटिल एल्यूमीनियम आकृतियों का उत्पादन नहीं है। वास्तविक चुनौती उन रिश्तों को संरक्षित करना है जो संरचना, गति, संवेदन, क्रियान्वयन और संयोजन को एक साथ काम करने की अनुमति देते हैं। एक मजबूत विनिर्माण योजना कार्यात्मक डेटाम से शुरू होती है, कठोरता और सामग्री व्यवहार का मूल्यांकन करती है, आयामी रणनीति में परिष्करण को एकीकृत करती है, और निरीक्षण विधियों का चयन करती है जो इकट्ठे सिस्टम को दर्शाती हैं। जब कोई प्रोटोटाइप वास्तविक रोबोट बन जाता है तो यह सिस्टम-स्तरीय दृष्टिकोण आश्चर्य को कम कर देता है। जीजेड प्रोटोटाइप 3-अक्ष, 4-अक्ष और 5-अक्ष क्षमताओं के साथ धातुओं और इंजीनियरिंग प्लास्टिक में रोबोटिक्स घटकों के लिए प्रोटोटाइप और छोटे-बैच सीएनसी मशीनिंग का समर्थन करता है। यदि आप रोबोटिक्स आरएफक्यू तैयार कर रहे हैं, तो महत्वपूर्ण इंटरफेस और असेंबली संदर्भ साझा करने से हमें मशीनिंग शुरू होने से पहले अधिक उपयोगी डीएफएम फीडबैक प्रदान करने में मदद मिलती है।
