चिकित्सा उपकरणों के लिए सीएनसी मशीनिंग - परिशुद्धता, सामग्री, पता लगाने की क्षमता और अनुपालन

शब्द "मेडिकल-ग्रेड" का उपयोग अक्सर व्यापक रूप से किया जाता है, लेकिन यह एक सामग्री, सहनशीलता, सतह खत्म, या निरीक्षण योजना को परिभाषित नहीं करता है। एक गैर-रोगी-संपर्क उपकरण ब्रैकेट और एक प्रत्यारोपण योग्य घटक की समान आवश्यकताएं नहीं होती हैं, भले ही दोनों का उपयोग चिकित्सा अनुप्रयोग में किया जाता हो। आरएफक्यू को यह स्पष्ट करना चाहिए कि क्या घटक रोगी, ऊतक, तरल पदार्थ, दवाओं या केवल उपकरण संरचना से संपर्क करता है।  क्या भाग पुन: प्रयोज्य है, डिस्पोजेबल है, निष्फल है, साफ किया गया है, या बाद में प्रसंस्करण के लिए आपूर्ति किया गया है।  कौन से आयाम या सतहें सुरक्षा, कार्य, सीलिंग, संरेखण या अंशांकन के लिए महत्वपूर्ण हैं।  कौन सी सामग्री, पता लगाने की क्षमता, सफाई, निरीक्षण, पैकेजिंग और दस्तावेज़ीकरण आवश्यकताएँ लागू होती हैं।  कौन सी आवश्यकताएं मशीनिंग आपूर्तिकर्ता की हैं और कौन सी तैयार उपकरण निर्माता के नियंत्रण में हैं। आपूर्तिकर्ता की गुणवत्ता प्रबंधन प्रणाली का प्रमाणीकरण नियंत्रित प्रक्रियाओं का समर्थन करता है; यह स्वयं किसी घटक को मंजूरी नहीं देता है, किसी सामग्री को जैव-संगत नहीं बनाता है, नसबंदी को मान्य नहीं करता है, या तैयार डिवाइस के लिए नियामक जिम्मेदारी हस्तांतरित नहीं करता है।

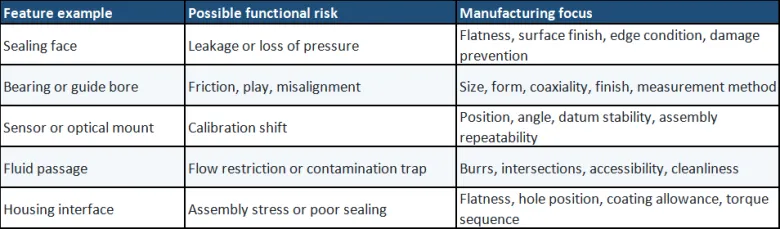

मेडिकल-डिवाइस चित्रों में क्लोज फिट, छोटे बोर, पतली दीवारें, सीलिंग फेस, ऑप्टिकल या सेंसर संरेखण और विस्तृत जीडी एंड टी शामिल हो सकते हैं। हर जगह सख्त सहनशीलता लागू करना शायद ही सबसे अच्छी जोखिम-नियंत्रण रणनीति है। महत्वपूर्ण-से-कार्य विशेषताओं को सबसे मजबूत प्रक्रिया और निरीक्षण नियंत्रण प्राप्त होना चाहिए। गैर-महत्वपूर्ण बाहरी विशेषताएं अक्सर डिवाइस के प्रदर्शन को कम किए बिना व्यावहारिक मशीनिंग सहनशीलता का उपयोग कर सकती हैं।

स्टेनलेस स्टील, टाइटेनियम मिश्र धातु, एल्यूमीनियम मिश्र धातु और इंजीनियरिंग प्लास्टिक का व्यापक रूप से चिकित्सा उपकरणों में उपयोग किया जाता है, लेकिन उपयुक्तता डिवाइस, पर्यावरण, सफाई एजेंटों, नसबंदी विधि, यांत्रिक लोडिंग और नियामक रणनीति पर निर्भर करती है। सामग्री प्रश्न  क्या नियंत्रित ड्राइंग पर सटीक ग्रेड और स्थिति निर्दिष्ट है?  क्या मिल या सामग्री प्रमाणपत्र की आवश्यकता है, और इसमें क्या जानकारी होनी चाहिए?  क्या प्रत्येक वितरित लॉट को सामग्री ताप, बैच, या आपूर्तिकर्ता लॉट के लिए खोजा जाना चाहिए?  क्या प्रतिस्थापन निषिद्ध हैं, या कोई अनुमोदित-वैकल्पिक प्रक्रिया है?  क्या एनोडाइजिंग, पैसिवेशन, इलेक्ट्रोपॉलिशिंग, कोटिंग, हीट ट्रीटमेंट या सफाई से अंतिम आवश्यकता बदल जाएगी? इंजीनियरिंग प्लास्टिक के लिए, नमी अवशोषण, थर्मल विस्तार, अवशिष्ट तनाव, फाइबर सुदृढीकरण और नसबंदी जोखिम स्थिरता को प्रभावित कर सकते हैं। धातुओं के लिए, तापमान या गर्मी-उपचार की स्थिति ताकत, मशीनेबिलिटी, विरूपण और संक्षारण प्रदर्शन को प्रभावित कर सकती है। केवल सामग्री का नाम ही हमेशा पर्याप्त नहीं होता।

सतह की फिनिश सीलिंग, घर्षण, सफाई, थकान, ऑप्टिकल व्यवहार, कोटिंग आसंजन और संदूषण को हटाने की क्षमता को प्रभावित कर सकती है। कॉस्मेटिक उपस्थिति और खुरदरापन संबंधित हैं लेकिन समान नहीं हैं। स्वीकृति शर्त को परिभाषित करें  केवल "ठीक फिनिश" पर निर्भर रहने के बजाय खुरदरापन बताएं जहां यह कार्यात्मक रूप से आवश्यक है।  सीलिंग, द्रव-संपर्क, कॉस्मेटिक, संभाली हुई और कोटिंग-मुक्त सतहों की पहचान करें।  किनारे टूटने, गड़गड़ाहट सीमा, और प्रतिच्छेदी मार्ग के लिए आवश्यकताओं को निर्दिष्ट करें।  स्पष्ट करें कि क्या आयाम एनोडाइजिंग, प्लेटिंग, पैसिवेशन या किसी अन्य फिनिश से पहले या बाद में लागू होते हैं।  जब ड्राइंग पर उपस्थिति का वस्तुनिष्ठ वर्णन नहीं किया जा सकता हो तो एक सहमत दृश्य मानक या नमूने का उपयोग करें। एक सतह एक निर्दिष्ट रा मान को पूरा कर सकती है और फिर भी लगातार मशीनिंग पैटर्न दिखा सकती है। इसके विपरीत, एक पॉलिश दिखने वाली सतह आयामी रूप से गलत हो सकती है या उसमें गोल किनारे हो सकते हैं जो सीलिंग को प्रभावित करते हैं। स्वीकृति विधि इच्छित कार्य से मेल खाना चाहिए।

"स्वच्छ" पूर्ण विनिर्माण आवश्यकता नहीं है। ब्लाइंड होल और आंतरिक मार्गों में काटने वाले तरल पदार्थ, अपघर्षक मीडिया, चिप्स, लिंट, उंगलियों के निशान या अवशेषों को बरकरार रखते हुए एक हिस्सा साफ दिख सकता है। आवश्यक सफाई विधि सामग्री, ज्यामिति, डाउनस्ट्रीम फिनिशिंग, स्टरलाइज़ेशन और संभावित संदूषण की प्रकृति पर निर्भर करती है। यदि औपचारिक स्वच्छता स्तर की आवश्यकता है, तो ड्राइंग या गुणवत्ता समझौते में लागू विधि, परीक्षण, स्वीकृति सीमा, पैकेजिंग और जिम्मेदारी को परिभाषित किया जाना चाहिए। डिज़ाइन और प्रक्रिया संबंधी विचार  अंधे चौराहे और गहरे संकीर्ण मार्ग चिप्स या सफाई तरल पदार्थ को फँसा सकते हैं।  थ्रेडेड छेद और झरझरा या बनावट वाली सतहें अवशेष बरकरार रख सकती हैं।  अपघर्षक ब्लास्टिंग मीडिया को गुहाओं या मार्गों में नहीं रहना चाहिए।  सुरक्षात्मक पैकेजिंग को परिवहन के दौरान सहमत स्वच्छता और सतह की स्थिति को बनाए रखना चाहिए।  मशीनिंग अवशेषों की सफाई स्वचालित रूप से मान्य डिवाइस की सफाई या स्टरलाइज़ेशन के बराबर नहीं है।

ट्रैसेबिलिटी को वितरित घटक या लॉट को ग्राहक की आवश्यकता के अनुसार उसकी सामग्री पहचान, ड्राइंग रिवीजन, मैन्युफैक्चरिंग ट्रैवलर, निरीक्षण रिकॉर्ड, फिनिशिंग बैच और शिपमेंट दस्तावेज़ीकरण से जोड़ने की अनुमति देनी चाहिए। आवश्यक स्तर परियोजना के अनुसार भिन्न-भिन्न होता है। कुछ हिस्सों को लॉट-स्तरीय रिकॉर्ड की आवश्यकता हो सकती है, जबकि उच्च जोखिम वाले घटकों को यूनिट-स्तरीय पहचान की आवश्यकता हो सकती है। आपूर्तिकर्ता को पता होना चाहिए कि उद्धृत करने से पहले भाग अंकन, पैकेजिंग लेबल, निरीक्षण रिपोर्ट, अनुरूपता का प्रमाण पत्र, या क्रमबद्ध रिकॉर्ड आवश्यक हैं या नहीं। एक प्रैक्टिकल ट्रैसेबिलिटी समीक्षा  क्या शिपमेंट को सही ड्राइंग संशोधन से जोड़ा जा सकता है?  क्या सामग्री प्रमाणपत्र को वास्तविक उत्पादन लॉट से जोड़ा जा सकता है?  क्या निरीक्षण परिणामों को उस हिस्से या लॉट से जोड़ा जा सकता है जिसका वे प्रतिनिधित्व करते हैं?  क्या आउटसोर्स किए गए फ़िनिशिंग रिकॉर्ड को उसी उत्पादन लॉट से जोड़ा जा सकता है?  क्या गैर-अनुरूपण, पुनः काम किए गए और स्वीकृत हिस्से स्पष्ट रूप से अलग किए गए हैं और प्रलेखित हैं?

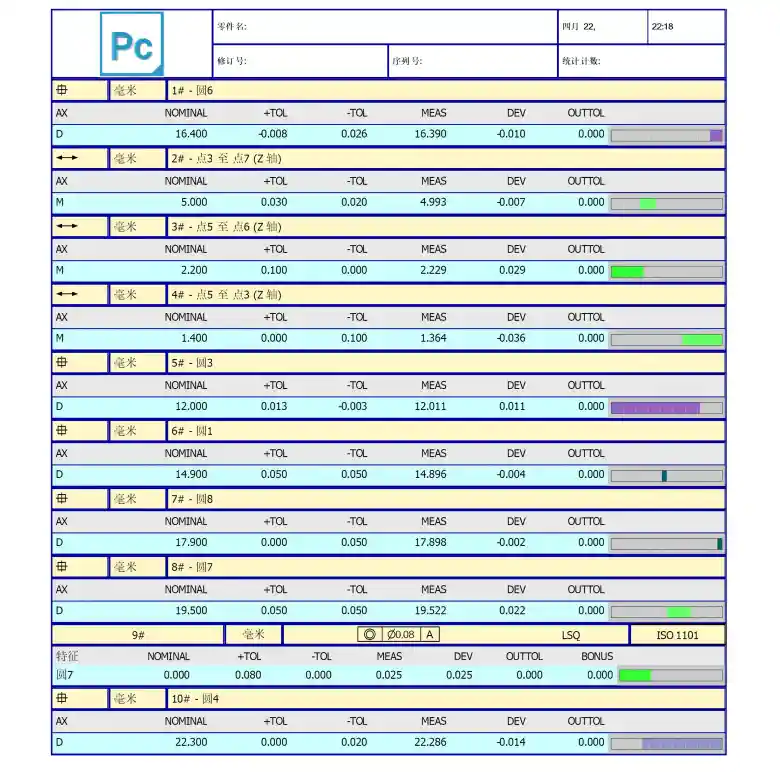

प्रत्येक आयाम को सीएमएम निरीक्षण की आवश्यकता नहीं होती है, और प्रत्येक सुविधा को हैंडहेल्ड उपकरणों से विश्वसनीय रूप से सत्यापित नहीं किया जा सकता है। विधि का चयन सहनशीलता, ज्यामिति, डेटाम योजना, सतह की स्थिति, पहुंच और माप अनिश्चितता के अनुसार किया जाना चाहिए। उत्पादन से पहले, इस बात पर सहमत हों कि कौन सी विशेषताएँ महत्वपूर्ण हैं और क्या उन्हें 100% निरीक्षण या एक सहमत नमूना योजना की आवश्यकता है।  क्या आयामी रिपोर्ट, एफएआई, सीएमएम रिपोर्ट, क्षमता साक्ष्य, या केवल अनुरूपता सत्यापन की आवश्यकता है।  लचीले घटकों के लिए किस डेटाम सेटअप और संयम स्थिति का उपयोग किया जाएगा।  क्या निरीक्षण सतह के उपचार से पहले या बाद में होता है।  भागों को भेजे जाने से पहले माप-प्रणाली की सीमाएं या विरोध कैसे हल किए जाएंगे। एक औपचारिक रिपोर्ट अपने दायरे, समय और लागत के साथ वितरण योग्य होती है। इसे उत्पादन योजना पूरी होने के बाद जोड़ने के बजाय कोटेशन के दौरान परिभाषित किया जाना चाहिए।

सीएनसी मशीनिंग मापदंडों को योजना, योग्य लोगों, उपकरण, टूलींग और निरीक्षण के माध्यम से नियंत्रित किया जाता है। अन्य प्रक्रियाओं - जैसे हीट ट्रीटमेंट, पैसिवेशन, एनोडाइजिंग, वेल्डिंग, सफाई, या स्टरलाइज़ेशन - को डिवाइस और विनिर्देश के आधार पर अतिरिक्त सत्यापन, योग्य आपूर्तिकर्ताओं, परीक्षण साक्ष्य या ग्राहक अनुमोदन की आवश्यकता हो सकती है। मशीनिंग आपूर्तिकर्ता को यह पहचानना चाहिए कि कौन से ऑपरेशन आंतरिक रूप से किए जाते हैं और कौन से आउटसोर्स किए जाते हैं। ग्राहक को किसी भी स्वीकृत-स्रोत, सत्यापन, प्रमाणपत्र, ऑडिट, या परिवर्तन-अधिसूचना आवश्यकताओं को परिभाषित करना चाहिए। ड्राइंग पर चुप्पी को किसी महत्वपूर्ण विशेषता के लिए किसी प्रक्रिया मार्ग का चयन करने की अनुमति के रूप में नहीं समझा जाना चाहिए।

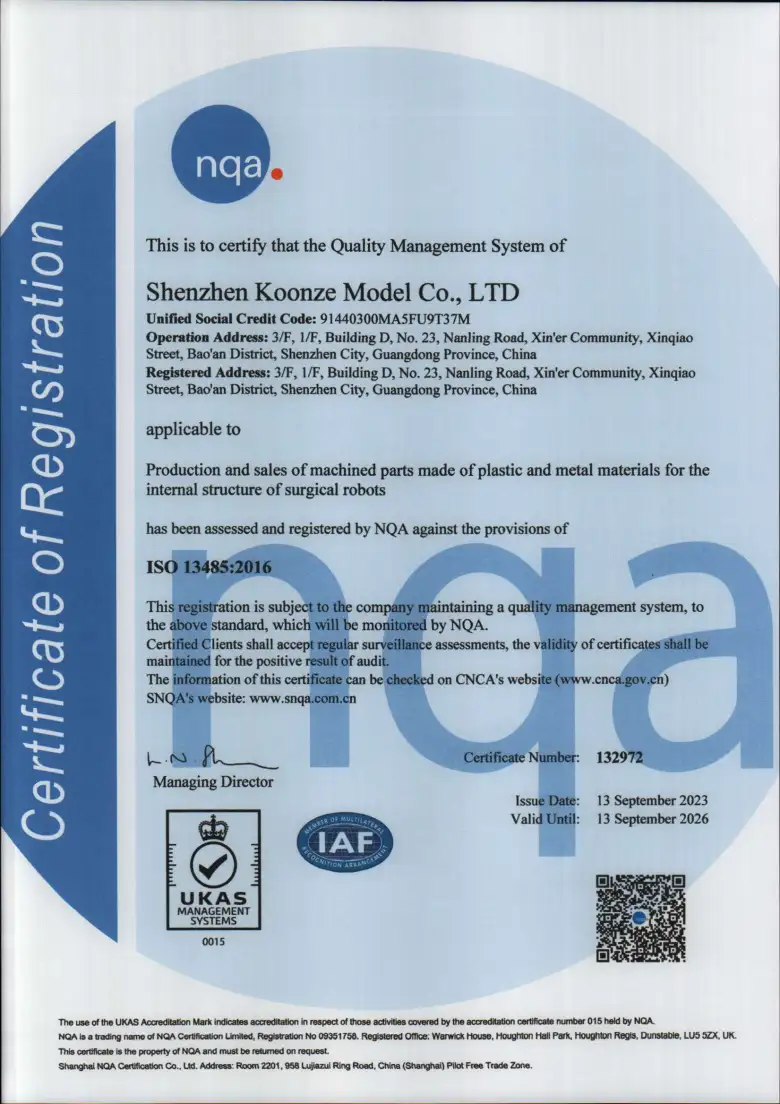

आईएसओ 13485 चिकित्सा उपकरणों में शामिल संगठनों के लिए एक गुणवत्ता प्रबंधन प्रणाली मानक है। यह नियंत्रित दस्तावेज़ीकरण, जोखिम-आधारित प्रक्रियाओं, आपूर्तिकर्ता नियंत्रण, जहां आवश्यक हो वहां पता लगाने की क्षमता, गैर-अनुरूपता नियंत्रण, सुधारात्मक कार्रवाई और अन्य गुणवत्ता-प्रणाली विषयों पर जोर देता है। संयुक्त राज्य अमेरिका में, FDA गुणवत्ता प्रबंधन प्रणाली विनियमन 2 फरवरी, 2026 को प्रभावी हो गया और अतिरिक्त FDA आवश्यकताओं के साथ संदर्भ द्वारा ISO 13485:2016 को शामिल किया गया। यह परिवर्तन अमेरिकी चिकित्सा-उपकरण गुणवत्ता-प्रणाली विनियमन के महत्वपूर्ण तत्वों को अंतरराष्ट्रीय मानक के साथ संरेखित करता है। महत्वपूर्ण सीमा एक सीएनसी आपूर्तिकर्ता का आईएसओ 13485 प्रमाणन ग्राहक की आपूर्तिकर्ता-योग्यता प्रक्रिया का समर्थन कर सकता है, लेकिन इसका मतलब यह नहीं है कि प्रत्येक मशीनी भाग एफडीए अनुमोदित या सीई चिह्नित है। तैयार डिवाइस का कानूनी निर्माता लागू नियामक आवश्यकताओं, जोखिम नियंत्रण, सत्यापन, सत्यापन और आपूर्तिकर्ता नियंत्रण को परिभाषित करने के लिए जिम्मेदार रहता है।

प्रतीत होता है कि एक छोटा सा विनिर्माण परिवर्तन चिकित्सा-उपकरण घटक को प्रभावित कर सकता है। कच्चे माल के स्रोत, ताप या लॉट, मशीन मार्ग, स्थिरता अवधारणा, काटने के उपकरण, डिबरिंग विधि, सफाई रसायन, परिष्करण आपूर्तिकर्ता, निरीक्षण विधि, या पैकेजिंग को बदलने से परिणाम बदल सकता है। गुणवत्ता समझौते या खरीद आवश्यकताओं को परिभाषित करना चाहिए कि किन परिवर्तनों के लिए अधिसूचना या अनुमोदन की आवश्यकता है। आपूर्तिकर्ता को पुनरीक्षण नियंत्रण भी बनाए रखना चाहिए ताकि अप्रचलित चित्र, कार्यक्रम और निरीक्षण निर्देशों का अनजाने में उपयोग न किया जा सके।

 संशोधन पहचान के साथ नियंत्रित 3डी मॉडल और 2डी ड्राइंग।  घटक अनुप्रयोग और कार्यात्मक विवरण एक स्तर पर जिसे साझा किया जा सकता है।  सामग्री ग्रेड, स्थिति, प्रमाणन, और पता लगाने योग्य आवश्यकताएँ।  महत्वपूर्ण आयाम, जीडी एंड टी, फिट, सतह खत्म, गड़गड़ाहट, और सफाई की आवश्यकताएं।  भूतल उपचार, मास्किंग, अनुमोदित प्रोसेसर और परीक्षण आवश्यकताएँ।  निरीक्षण योजना, रिपोर्ट प्रारूप, नमूनाकरण, एफएआई, और रिकॉर्ड-प्रतिधारण अपेक्षाएं।  भाग अंकन, क्रमबद्धता, लेबलिंग, पैकेजिंग, और शेल्फ-जीवन आवश्यकताएं जहां लागू हो।  परिवर्तन-अधिसूचना, गैर-अनुरूपता, विचलन, और सुधारात्मक-कार्रवाई अपेक्षाएँ। कोटेशन से पहले इन आवश्यकताओं को साझा करने से आपूर्तिकर्ता को व्यवहार्यता, लागत, लीड समय, निरीक्षण प्रयास और दस्तावेज़ीकरण कार्यभार का सटीक मूल्यांकन करने में मदद मिलती है।

चिकित्सा उपकरणों के लिए सटीक सीएनसी मशीनिंग को केवल सहनशीलता से परिभाषित नहीं किया जाता है। विश्वसनीय आपूर्ति सामग्री, डेटा, सतह की स्थिति, सफाई, निरीक्षण, पता लगाने की क्षमता, आउटसोर्स की गई प्रक्रियाओं, दस्तावेज़ीकरण और परिवर्तन के संयुक्त नियंत्रण पर निर्भर करती है। सबसे मजबूत परियोजनाएं पहले घटक के कार्यात्मक जोखिम को परिभाषित करती हैं और फिर उस जोखिम को मापने योग्य विनिर्माण और गुणवत्ता आवश्यकताओं में परिवर्तित करती हैं। यह अल्प-नियंत्रण, जो उत्पाद जोखिम पैदा करता है, और अनावश्यक अति-नियंत्रण, जो प्रदर्शन में सुधार किए बिना लागत बढ़ाता है, दोनों को रोकता है। जीजेड प्रोटोटाइप आईएसओ 13485, आईएसओ 9001 और आईएटीएफ 16949 गुणवत्ता प्रणालियों के तहत धातु और इंजीनियरिंग प्लास्टिक में सीएनसी-मशीनीकृत प्रोटोटाइप और छोटे बैचों का समर्थन करता है। चिकित्सा-उपकरण परियोजनाओं के लिए, महत्वपूर्ण विशेषताओं, दस्तावेज़ीकरण, निरीक्षण और परिष्करण आवश्यकताओं पर शीघ्र समझौता अधिक सटीक तकनीकी और व्यावसायिक समीक्षा की अनुमति देता है।
